Memasang piston mobil merupakan salah satu pekerjaan penting dalam proses perakitan maupun perbaikan mesin. Piston bekerja naik turun di dalam silinder untuk menerima tekanan hasil pembakaran, kemudian meneruskannya melalui connecting rod menuju poros engkol. Kesalahan kecil saat pemasangan dapat menyebabkan kompresi bocor, konsumsi oli meningkat, suara mesin kasar, bahkan kerusakan serius pada dinding silinder.
Pekerjaan ini membutuhkan ketelitian, kebersihan, alat yang sesuai, dan pemahaman terhadap spesifikasi mesin. Ukuran piston, arah pemasangan, posisi ring piston, celah ring, serta kekencangan baut connecting rod tidak boleh ditentukan berdasarkan perkiraan. Setiap mesin memiliki ukuran dan ketentuan yang dapat berbeda.
Panduan berikut menjelaskan tahapan umum pemasangan piston mobil. Untuk nilai celah dan torsi pengencangan, tetap gunakan buku servis kendaraan atau data teknis dari produsen mesin yang sedang dikerjakan.
Pahami Fungsi Piston Sebelum Memulai Pemasangan
Piston bukan sekadar komponen berbentuk silinder yang bergerak di dalam blok mesin. Komponen ini harus mampu menahan temperatur tinggi, tekanan pembakaran, serta gesekan dalam waktu lama. Karena itu, piston biasanya dibuat dari paduan aluminium yang ringan tetapi tetap kuat.
Pada bagian atas piston terdapat permukaan yang disebut kepala piston. Bentuk kepala piston berbeda sesuai desain ruang bakar dan jenis mesin. Ada piston dengan permukaan datar, cekung, atau memiliki lekukan khusus untuk memberi ruang bagi katup.
Bagian samping piston memiliki alur tempat ring piston dipasang. Umumnya terdapat ring kompresi bagian atas, ring kompresi kedua, dan ring oli. Ketiga bagian tersebut mempunyai fungsi berbeda dan tidak boleh tertukar.
Ring kompresi membantu menjaga tekanan pembakaran agar tidak bocor menuju ruang engkol. Ring oli mengatur lapisan oli pada dinding silinder agar pelumasan tetap cukup tanpa membuat oli masuk berlebihan ke ruang bakar.
Piston terhubung dengan connecting rod melalui piston pin. Connecting rod kemudian terhubung ke poros engkol. Seluruh rangkaian tersebut harus dipasang dengan arah yang tepat agar posisi piston dan connecting rod sesuai dengan desain mesin.
Siapkan Alat Kerja dan Area yang Benar Benar Bersih
Kebersihan menjadi syarat utama dalam pekerjaan internal mesin. Debu, pasir, serpihan logam, atau kain yang tertinggal dapat menggores dinding silinder dan merusak bearing setelah mesin dihidupkan.
Sebaiknya pekerjaan dilakukan di meja yang bersih dengan pencahayaan cukup. Komponen yang telah dibersihkan perlu diletakkan di atas alas bersih dan tidak langsung menyentuh lantai bengkel.
Beberapa alat yang umumnya diperlukan meliputi kunci soket, kunci momen, piston ring compressor, piston ring expander, feeler gauge, palu berbahan karet, gagang kayu atau plastik, alat ukur silinder, mikrometer, serta oli mesin bersih.
Gunakan kunci momen yang masih layak dan terkalibrasi. Baut connecting rod termasuk bagian kritis karena kekencangan yang terlalu rendah dapat membuat sambungan longgar, sedangkan kekencangan berlebihan dapat merusak baut atau mengubah bentuk bearing.
Hindari menggunakan obeng untuk membuka atau memasang ring piston. Cara tersebut dapat membuat ring patah, melintir, atau meninggalkan goresan pada alur piston.
Pemasangan piston yang rapi bukan ditentukan oleh seberapa cepat pekerjaan selesai, melainkan oleh seberapa disiplin mekanik menjaga ukuran, arah komponen, dan kebersihan sejak awal.
Pastikan Piston dan Silinder Memiliki Ukuran yang Sesuai
Sebelum piston dimasukkan ke blok mesin, ukuran piston dan silinder harus diperiksa. Piston tidak boleh terlalu longgar atau terlalu rapat di dalam silinder.
Silinder yang sudah lama digunakan dapat mengalami keausan, perubahan bentuk, atau menjadi oval. Karena itu, mengandalkan pengamatan mata saja tidak cukup. Diameter silinder perlu diukur pada beberapa titik dan arah menggunakan cylinder bore gauge.
Diameter piston diukur memakai mikrometer pada titik yang ditentukan produsen. Pengukuran tidak dilakukan sembarangan karena bentuk piston tidak selalu benar benar bulat ketika berada pada temperatur ruang.
Selisih antara diameter silinder dan diameter piston disebut piston clearance. Nilai tersebut harus sesuai dengan spesifikasi mesin. Celah terlalu kecil dapat membuat piston memuai dan macet ketika mesin panas. Celah terlalu besar dapat menimbulkan suara piston, kompresi menurun, serta konsumsi oli meningkat.
Jika blok silinder telah melalui proses pembesaran, piston yang digunakan harus sesuai dengan ukuran hasil pembesaran tersebut. Piston ukuran standar tidak dapat dipasang begitu saja pada silinder yang telah diperbesar.
Periksa pula permukaan dinding silinder. Pola honing harus terlihat merata dan tidak boleh terdapat goresan dalam. Dinding silinder yang terlalu halus dapat menyulitkan ring piston menyesuaikan diri, sedangkan permukaan kasar berlebihan dapat mempercepat keausan.
Periksa Kondisi Piston Sebelum Ring Dipasang
Piston baru tetap perlu diperiksa sebelum digunakan. Pastikan tidak ada retakan, cacat produksi, sudut yang terkelupas, atau kerusakan pada alur ring.
Bersihkan seluruh jalur oli pada piston. Lubang kecil di sekitar alur ring oli harus terbuka agar oli dapat kembali ke bagian dalam piston dan ruang engkol. Lubang yang tersumbat dapat menyebabkan oli menumpuk di dinding silinder.
Periksa piston pin dan lubang pin. Piston pin harus dapat masuk sesuai tipe pemasangannya tanpa terasa kasar. Pada beberapa mesin, piston pin menggunakan tipe bebas bergerak dan dikunci dengan circlip. Pada mesin lain, piston pin dipasang dengan tekanan tertentu pada connecting rod.
Jika menggunakan circlip, pastikan circlip baru terpasang sempurna pada alurnya. Circlip yang tidak duduk rapat dapat terlepas saat mesin bekerja. Piston pin kemudian dapat bergeser dan menggores dinding silinder.
Jangan memasang kembali piston yang retak, berubah bentuk, atau mempunyai alur ring aus. Mengganti ring saja tidak akan memperbaiki alur piston yang sudah terlalu longgar.
Ukur Celah Ujung Ring Piston di Dalam Silinder
Ring piston tidak boleh langsung dipasang ke piston tanpa diperiksa celah ujungnya. Celah ujung ring merupakan jarak antara kedua ujung ring ketika ring berada di dalam silinder.
Masukkan ring ke dalam silinder secara perlahan. Gunakan kepala piston untuk mendorong ring beberapa sentimeter agar posisinya lurus terhadap dinding silinder. Setelah itu, ukur celah kedua ujung ring menggunakan feeler gauge.
Lakukan pemeriksaan pada setiap ring dan setiap silinder. Jangan menganggap seluruh silinder memiliki ukuran yang sama, terutama pada mesin yang telah digunakan dalam waktu lama atau baru menjalani proses perbaikan blok.
Celah terlalu sempit sangat berbahaya. Ketika temperatur mesin meningkat, ring akan memuai. Jika kedua ujung ring bertemu, ring dapat menekan dinding silinder dengan sangat kuat, patah, atau merusak piston.
Celah terlalu lebar juga tidak baik karena dapat menyebabkan kebocoran kompresi dan meningkatnya gas pembakaran yang masuk ke ruang engkol.
Jika celah terlalu kecil, ujung ring dapat dikikir menggunakan alat khusus secara perlahan. Kikir sedikit demi sedikit dan ukur kembali. Jangan mengikis terlalu banyak dalam satu waktu karena material yang sudah terbuang tidak dapat dikembalikan.
Kenali Posisi Ring Kompresi dan Ring Oli
Ring piston mempunyai arah pemasangan. Beberapa ring dilengkapi tulisan, tanda titik, atau kode yang harus menghadap ke bagian atas piston. Ada pula ring dengan bentuk sisi tertentu yang hanya dapat bekerja baik jika arah pemasangannya benar.
Pada ring kompresi pertama biasanya berada pada alur paling atas. Ring ini menerima tekanan dan temperatur paling tinggi, ring kedua berada tepat di bawahnya dan membantu mengontrol kebocoran gas sekaligus menyapu sebagian oli.
Ring oli umumnya terdiri dari tiga bagian, yaitu expander di tengah serta dua rail tipis pada bagian atas dan bawah. Expander tidak boleh saling menumpuk pada bagian sambungannya.
Baca petunjuk pada kemasan ring. Jangan menyimpulkan bahwa seluruh ring terlihat sama. Ring kompresi pertama dan kedua dapat memiliki bahan, lapisan, sudut, dan profil berbeda.

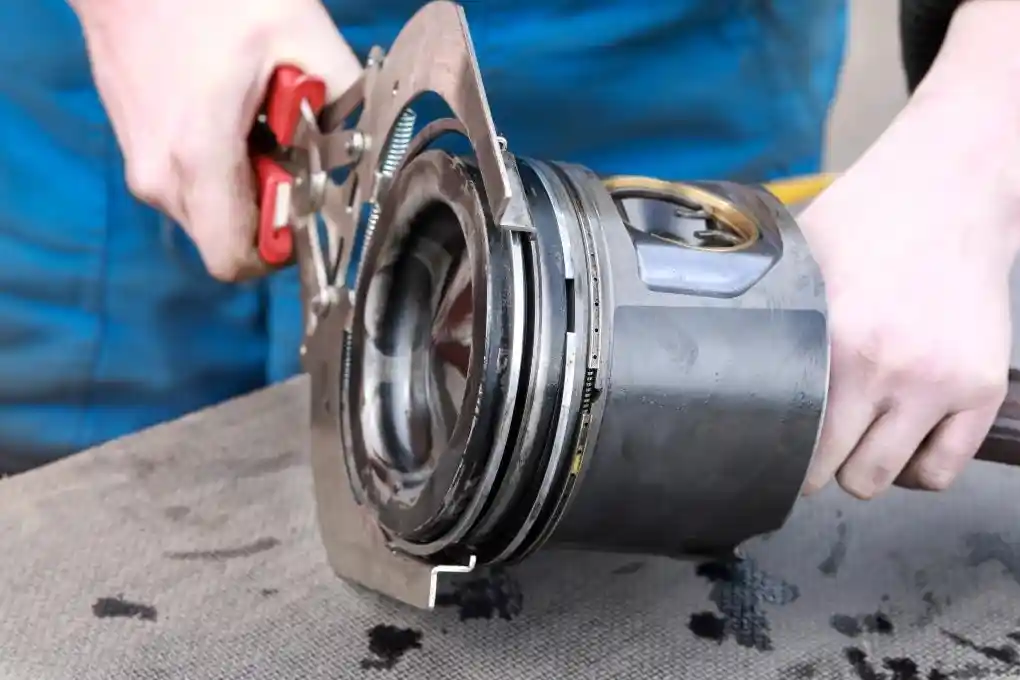

Pasang ring menggunakan piston ring expander. Bukalah ring secukupnya agar dapat melewati kepala piston. Membuka ring terlalu lebar dapat menyebabkan perubahan bentuk permanen.
Setelah ring terpasang, pastikan setiap ring dapat bergerak di dalam alurnya tanpa macet. Gerakannya harus halus, tetapi tidak boleh terlalu longgar.
Atur Celah Ring Agar Tidak Berada pada Satu Garis
Setelah seluruh ring terpasang pada piston, posisi celah ujung ring perlu diatur. Celah ring tidak boleh berkumpul pada satu sisi karena dapat mempermudah kebocoran kompresi dan oli.
Sebarkan posisi celah ring mengelilingi piston sesuai panduan produsen ring atau buku servis mesin. Posisi celah ring kompresi pertama, ring kompresi kedua, serta kedua rail ring oli dibuat berjauhan.
Tidak ada satu pola yang selalu berlaku untuk seluruh mesin. Beberapa produsen memberikan posisi sudut khusus. Karena itu, ikuti diagram pemasangan yang tersedia untuk piston dan ring yang digunakan.
Perhatikan pula sambungan expander ring oli. Sambungan expander harus berada pada posisi yang berbeda dari celah rail atas dan bawah. Pastikan ujung expander bertemu dengan benar dan tidak saling menindih.
Posisi celah ring dapat bergeser ketika piston dimasukkan. Oleh sebab itu, lakukan pemeriksaan terakhir sesaat sebelum ring compressor dikencangkan.
Perhatikan Tanda Arah pada Kepala Piston
Sebagian besar piston mempunyai tanda arah berupa panah, titik, huruf, atau tulisan tertentu. Tanda ini menunjukkan sisi piston yang harus menghadap bagian depan mesin, sisi timing, atau sisi tertentu sesuai desain produsen.
Arah piston penting karena posisi piston pin kadang dibuat sedikit tidak simetris. Lekukan katup pada kepala piston juga harus sesuai dengan posisi katup masuk dan katup buang.
Memasang piston terbalik dapat menimbulkan suara abnormal, pergerakan piston yang tidak sesuai, bahkan benturan antara katup dan piston pada mesin tertentu.
Connecting rod juga dapat mempunyai arah pemasangan. Perhatikan tanda nomor silinder, posisi chamfer pada bagian big end, serta letak pengunci bearing. Jangan membalik connecting rod tanpa memeriksa desainnya.
Jika piston lama digunakan kembali, beri tanda pada setiap piston dan connecting rod saat pembongkaran. Komponen sebaiknya kembali ke silinder asal karena pola keausannya telah menyesuaikan dengan posisi tersebut.
Pasang Bearing Connecting Rod dengan Teliti
Bearing connecting rod dipasang pada bagian big end connecting rod dan tutupnya. Permukaan belakang bearing serta rumah bearing harus bersih dan kering agar bearing dapat duduk tepat.
Jangan memberi oli pada bagian belakang bearing. Oli diberikan pada permukaan bearing yang akan bersentuhan dengan jurnal poros engkol.
Pastikan tonjolan pengunci bearing masuk ke tempatnya. Bearing tidak boleh dipaksa, dipukul, atau diamplas. Jika bearing sulit duduk, periksa apakah terdapat kotoran, perubahan bentuk, atau ukuran yang tidak sesuai.
Sebelum perakitan akhir, celah oli antara bearing dan jurnal poros engkol perlu diperiksa sesuai prosedur bengkel. Pemeriksaan dapat dilakukan dengan alat ukur yang tepat atau bahan pengukur celah khusus.
Celah bearing yang terlalu kecil dapat menghambat aliran oli dan menyebabkan bearing panas. Celah terlalu besar dapat menurunkan tekanan oli serta menimbulkan bunyi ketukan.
Lumasi Piston, Ring, dan Dinding Silinder
Sebelum piston dimasukkan, beri pelumas pada dinding silinder, permukaan piston, piston pin, ring, serta bearing connecting rod. Gunakan oli mesin bersih atau pelumas perakitan yang sesuai.
Pelumasan awal mencegah gesekan kering ketika poros engkol pertama kali diputar dan saat mesin pertama kali dihidupkan. Namun, oli tidak perlu dituangkan secara berlebihan hingga memenuhi ruang bakar.
Putar poros engkol sehingga jurnal connecting rod untuk silinder yang sedang dikerjakan berada pada posisi yang memudahkan pemasangan. Lindungi jurnal poros engkol dari benturan baut connecting rod.
Selang karet pendek dapat dipasang pada ujung baut connecting rod sebagai pelindung. Cara ini membantu mencegah baut menggores jurnal saat connecting rod bergerak turun mengikuti piston.
Gunakan Ring Compressor dengan Posisi yang Rata
Ring compressor berfungsi menekan ring piston agar masuk ke dalam alur dan dapat melewati bagian atas silinder. Pilih ukuran ring compressor yang sesuai dengan diameter piston.
Letakkan ring compressor mengelilingi piston. Pastikan seluruh ring berada di dalam alat dan tidak ada bagian yang keluar. Kencangkan alat secara merata hingga ring tertekan dengan baik.
Bagian bawah ring compressor harus menempel rata pada permukaan blok. Jika alat miring atau memiliki celah, ring dapat keluar saat piston didorong dan akhirnya patah.
Periksa sekali lagi tanda arah piston. Setelah piston mulai masuk, memperbaiki arah akan menjadi lebih sulit dan berisiko merusak ring.
Pegang ring compressor agar tetap menekan permukaan blok. Dorong piston menggunakan gagang kayu atau palu karet secara perlahan. Pukulan harus ringan dan terkontrol.
Piston yang terpasang dengan benar biasanya masuk tanpa membutuhkan pukulan keras. Jika terasa macet, segera hentikan pekerjaan. Jangan memaksakan piston karena mungkin terdapat ring yang keluar, ring compressor miring, atau ukuran komponen tidak sesuai.
Arahkan Connecting Rod Menuju Jurnal Poros Engkol
Ketika piston bergerak turun ke dalam silinder, connecting rod harus diarahkan menuju jurnal poros engkol. Lakukan dengan hati hati agar baut tidak membentur permukaan jurnal.
Setelah connecting rod duduk pada jurnal, lepaskan pelindung baut jika digunakan. Pasang tutup connecting rod sesuai pasangannya.
Tutup connecting rod tidak boleh tertukar antar silinder. Pada connecting rod tipe patahan, permukaan sambungan memiliki pola khusus yang hanya cocok dengan pasangannya. Membalik atau menukar tutup dapat merusak bentuk rumah bearing.
Perhatikan tanda nomor dan arah pada connecting rod serta tutupnya. Kedua tanda biasanya harus berada pada sisi yang sama.
Oleskan pelumas pada ulir atau bagian baut hanya jika prosedur produsen memang memintanya. Kondisi ulir kering dan ulir berpelumas dapat menghasilkan gaya jepit berbeda meskipun nilai torsinya sama.
Kencangkan Baut Sesuai Torsi dan Urutan
Pasang mur atau baut connecting rod menggunakan tangan terlebih dahulu. Pastikan ulir masuk dengan halus dan tidak menyilang.
Kencangkan secara bertahap pada kedua sisi agar tutup connecting rod tertarik merata. Gunakan kunci momen dengan nilai yang tercantum pada buku servis.
Beberapa mesin menggunakan metode torsi ditambah sudut. Pada metode ini, baut dikencangkan sampai nilai awal tertentu, kemudian diputar lagi berdasarkan derajat yang ditentukan. Gunakan alat pengukur sudut agar hasilnya akurat.
Baut tipe sekali pakai sebaiknya tidak digunakan kembali. Baut tersebut dirancang meregang ketika dikencangkan. Pemakaian ulang dapat menghasilkan gaya jepit yang tidak sesuai atau membuat baut patah.
Setelah pengencangan, periksa apakah connecting rod dapat bergerak pada jurnal sesuai celah sampingnya. Poros engkol juga harus dapat diputar dengan halus.
Putar Poros Engkol Setelah Setiap Piston Terpasang
Jangan menunggu seluruh piston terpasang untuk memeriksa putaran poros engkol. Putar poros engkol secara manual setelah satu piston selesai dipasang.
Langkah ini membantu menemukan masalah lebih awal. Jika poros engkol mendadak berat setelah pemasangan piston tertentu, pemeriksaan dapat difokuskan pada silinder tersebut.
Putaran akan semakin berat seiring bertambahnya piston dan ring yang terpasang, tetapi tidak boleh tersendat secara tiba tiba. Rasa macet dapat menunjukkan bearing salah posisi, tutup connecting rod terbalik, celah terlalu sempit, atau ring bermasalah.
Jangan menggunakan tenaga starter untuk menguji putaran mesin yang belum selesai dirakit. Gunakan kunci pada baut poros engkol dan putar perlahan dengan tangan.
Perhatikan apakah piston bergerak lancar sepanjang langkahnya. Dengarkan pula jika terdapat suara gesekan tajam yang tidak normal.
Kesalahan yang Sering Terjadi Saat Memasang Piston
Kesalahan paling umum adalah mengabaikan tanda arah piston. Bentuk piston yang tampak hampir simetris membuat sebagian orang mengira piston dapat dipasang dari arah mana saja.
Kesalahan lain adalah tidak mengukur celah ujung ring. Ring baru belum tentu langsung sesuai dengan silinder. Ring untuk ukuran tertentu tetap memerlukan pemeriksaan sebelum digunakan.
Memasang ring secara terbalik juga sering terjadi. Hasilnya dapat berupa kompresi rendah, asap knalpot, konsumsi oli, atau ring yang tidak mampu menyapu oli dengan benar.
Penggunaan ring compressor yang miring dapat membuat ring patah ketika piston dipukul. Pukulan keras bukan solusi ketika piston sulit masuk.
Tutup connecting rod yang tertukar atau terbalik merupakan kesalahan serius. Bentuk rumah bearing dapat berubah sehingga bearing terjepit dan poros engkol tidak dapat berputar bebas.
Kesalahan lainnya adalah memakai kembali baut yang seharusnya diganti, mengencangkan tanpa kunci momen, serta tidak membersihkan jalur oli sebelum perakitan.
Pemeriksaan Setelah Seluruh Piston Terpasang
Setelah seluruh piston dan connecting rod terpasang, putar poros engkol beberapa putaran penuh. Gerakan harus halus dan konsisten.
Periksa kekencangan seluruh baut sesuai catatan kerja. Bengkel yang rapi biasanya memberikan tanda setelah baut mencapai torsi yang benar agar tidak ada bagian terlewat.
Pastikan tidak ada alat, kain, mur, atau serpihan benda yang tertinggal di dalam ruang engkol. Periksa kembali lubang oli dan posisi komponen.
Permukaan blok perlu dibersihkan sebelum gasket kepala silinder dipasang. Jangan menggunakan alat tajam yang dapat menggores permukaan blok.
Jika mesin telah selesai dirakit, sistem pelumasan sebaiknya dibangun tekanannya sebelum mesin benar benar dinyalakan. Prosedurnya berbeda pada setiap kendaraan dan perlu mengikuti petunjuk servis.
Pada saat mesin pertama kali hidup, perhatikan tekanan oli, suara mesin, kebocoran, temperatur, serta asap knalpot. Mesin harus segera dimatikan apabila terdengar suara ketukan keras, tekanan oli tidak muncul, atau terdapat tanda gesekan abnormal.
Proses Awal Pemakaian Setelah Penggantian Piston
Piston dan ring baru memerlukan waktu untuk menyesuaikan diri dengan permukaan silinder. Pada periode awal, hindari membebani mesin secara berlebihan.
Jangan membiarkan mesin hidup terlalu lama pada putaran yang sama. Variasi putaran yang wajar membantu ring bekerja pada berbagai kondisi tekanan.
Periksa level oli dan cairan pendingin secara rutin. Kebocoran kecil yang tidak terlihat saat mesin diam dapat muncul setelah temperatur kerja tercapai.
Penggantian oli awal dapat dilakukan berdasarkan petunjuk pembuat komponen atau prosedur bengkel. Tujuannya untuk membuang sisa partikel sangat halus dari proses penyesuaian komponen.
Amati konsumsi oli, warna asap knalpot, tekanan kompresi, dan bunyi mesin. Jika konsumsi oli tetap tinggi atau kompresi tidak merata, pemeriksaan lanjutan perlu dilakukan pada ring, silinder, katup, serta sistem ventilasi ruang engkol.
